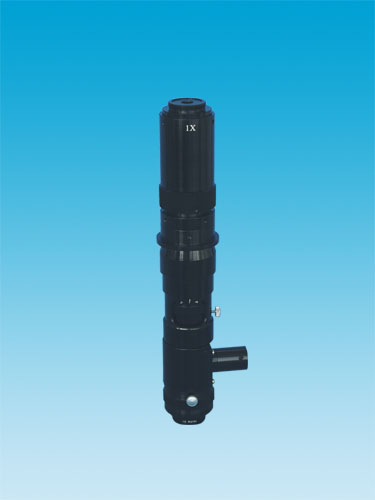

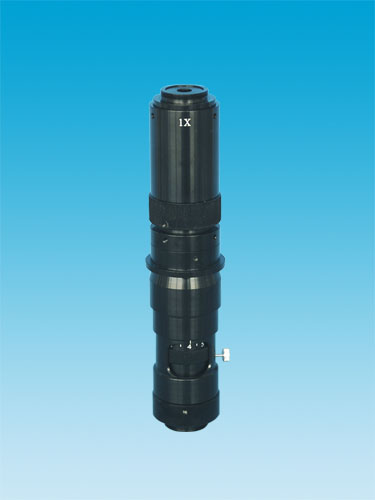

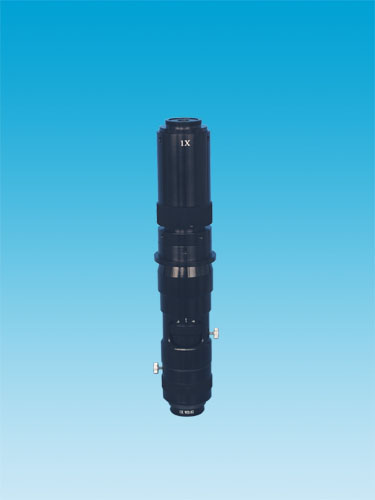

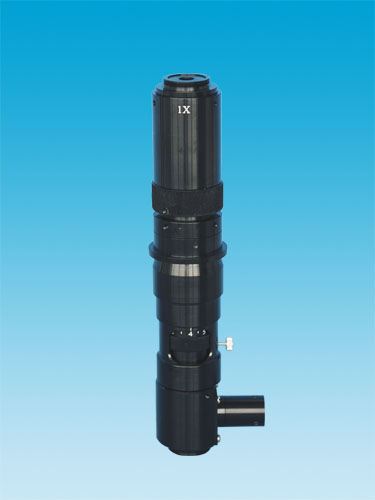

MZDH0850系列高分辨率连续变倍单筒视频显微系统包括MZDH0850、MZDH0850C、MZDH0850-D、MZDH0850C-D四种类型（区别：MZDH0850C含同轴照明；MZDH0850-D变倍时整数倍带定位装置；MZDH0850C-D含同轴照明，变倍时整数倍带定位装置），采用无限远光学系统和同轴照明光学系统，具有高分辨率和高清晰度品质。适用于电子设备、半导体、LCD、LED等领域的数码成像观察、检测和测量。可使用LED或光纤冷光源同轴照明，满足观察不同物体的需要。

MZDH0850系列高分辨率连续变倍单筒视频显微系统 主要技术规格： 物镜连续变倍范围0.75X～5X 标准总倍率： 0.75X～5X，扩展总倍率：0.11X～50X（使用附加物镜和各倍率CCD接头） 可调光高亮度LED同轴照明（MZDH0850C） 全程齐焦，照明均匀，高分辨率。 支架与主机配合尺寸：Φ45mm 0.3X、0.5X、1X（标准配置）、1.5X、2X 五种倍率CCD接头可选 0.3X、0.5X、0.75X、1X（标准配置）、1.5X、2X、5X附加物镜可选 多种辅助光源，底座可选（CCD为选购件） 调整说明：松开升降组上面的两颗螺丝，CCD接头可360°旋转，可用于调整CCD的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器最上端的三颗螺丝可用于CCD靶面不在中心时的调整。

产品标准配置表：

部件 型号 MZDH0850 (MZDH0850-D) MZDH0850C (MZDH0850C-D) 备注 主机 ZDH0850 (ZDH0850-D) • 含1X CCD接头，1X附加物镜 ZDH0850C (ZDH0850C-D) • 含同轴照明器，1X CCD接头， 1X附加物镜 底座 SD1 • • LED光源 MLC1000 • 含调光器，LED灯，输入、输出电源线 ZDH0850主机 ZDH0850C主机 ZDH0850C-P主机 ZDH0850-D主机 ZDH0850C-D主机 ZDH0850-A1主机 ZDH0850C-A1主机 ZDH0850-A1D主机 ZDH0850C-A1D主机    以下主机含有前组物镜微调机构： ZDH0850-A主机 ZDH0850C-A主机 ZDH0850-AD主机 ZDH0850C-AD主机     说明：   C 表示同轴照明。   P 表示同轴照明带偏光。   D 表示变倍时整数倍带定位装置。       ZDH0850-A1主机、ZDH0850C-A1主机、ZDH0850-A1D主机、ZDH0850C-A1D主机、    ZDH0850-A主机、ZDH0850C-A主机、ZDH0850-AD主机、ZDH0850C-AD主机    支架与主机配合尺寸：Φ39.65mm

主要光学参数：

物镜	CCD接头
		0.3X	0.5X	1X	1.5X	2X
0.3X	光学放大倍率	0.07X～0.45X	0.11X～0.75X	0.225X～1.5X	0.34X～2.25X	0.45X～3X
	视场范围(mm)	51.4X68.6 ～8X10.67	32.7X43.6 ～4.8X6.4	16X21.3 ～2.4X3.2	10.6X14.12 ～1.6X2.13	8X10.67 ～1.2X1.6
	工作距离(mm)	293
0.5X	光学放大倍率	0.11X～0.75X	0.19X～1.25X	0.375X～2. 5X	0.56X～3.75X	0.75X～5X
	视场范围(mm)	32.7X43.6 ～4.8X6.4	18.9X25.3 ～2.88X3.84	9.6X12.8 ～1.44X1.92	6.4X8.6 ～0.96X1.28	4.8X6.4 ～0.72X0.96
	工作距离(mm)	175
0.75X	光学放大倍率	0.17X～1.125X	0.28X～1.875X	0.56X～3.75X	0.84X～5.625X	1.125X～7.5X
	视场范围(mm)	21.2X28.2 ～3.2X4.27	12.9X17.1 ～1.92 X2.56	6.4X8.6 ～0.96X1.28	4.3X5.7 ～0.64X0.85	3.2X4.27 ～0.48X0.64
	工作距离(mm)	117
1X	光学放大倍率	0.225X～1.5X	0.375X～2. 5X	0.75X～5X	1.125X～7.5X	1.5X～10X
	视场范围(mm)	16X21.3 ～2.4X3.2	9.6X12.8 ～1.44X1.92	4.8X6.4 ～0.72X0.96	3.2X4.27 ～0.48X0.64	2.4X3.2 ～036X0.48
	工作距离(mm)	82
1.5X	光学放大倍率	0.34X～2.25X	0.5625X～3.75X	1.125X～7.5X	1.6875X～11.25X	2.25X～15X
	视场范围(mm)	10.6X14.1 ～1.6X2.13	6.4X8.53 ～0.96X1.28	3.2X4.27 ～0.48X0.64	2.13X2.84 ～0.32X0.43	1.6X2.13 ～0.24X0.32
	工作距离(mm)	54
2X	光学放大倍率	0.45X～3X	0.75X～5X	1.5X～10X	2.25X～15X	3X～20X
	视场范围(mm)	8X10.7 ～1.2X1.6	4.8X6.4 ～0.72X0.96	2.4X3.2 ～0.36X0.48	1.6X2.1 ～0.24X0.32	1.2X1.6 ～0.18X0.24
	工作距离(mm)	35
5X	光学放大倍率	1.125X～7.5X	1.875X～12.5X	3.75X～25X	5.625X～37.5X	7.5X～50X
	视场范围(mm)	3.2X4.27 ～0.48X0.64	1.92X2.56 ～0.288X0.384	0.96X1.28 ～0.144X0.192	0.64X0.85 ～0.096X0.128	0.48X0.64 ～0.072X0.096
	工作距离(mm)	10.1
变倍主体连续变倍范围0.75X～5X

注：光学放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。

可选附件：

辅助光源：     型号名称：MLC1000 可           调光高亮度LED光源     说明：由调光电源和高           亮度LED灯组成，使           用于MZDH0850C，           MZDH0850C-D高分辨           率连续变倍单筒视频           显微系统同轴照明           (连接尺寸为：Φ9mm,           功率为1W)，特别适          合于LCD的加工及检           验。   MLC1000使用示例 MLC1000 MZDH0850C+MLC100       型号名称：MLR25 可调           光LED直接环形光源     说明：由调光电源和白           光环形LED灯组成，           连接尺寸为: Φ25mm,           采用电流控制技术           确保LED长寿命。                与MZDH0850系列          高分辨率连续变倍单          筒视频显微系统配合          使用，主要应用于底          基及印刷板的定位，         晶片部件检查；液晶         校正，塑料容器检查；         标签，管脚，集成电         路印字检查及类似用         途。 MLR25使用示例 MLR25 MZDH0850+ MLR25 CCD接头：     型号名称：0.3X 、0.5X、      1X 、1.5X、2X CCD接头     说明：选用不同倍率的            CCD接头可改变            MZDH0850系列高分            辨率连续变倍单筒            视频显微系统的总            倍率。可根据要求            倍率大小选用。  DH-C1.0使用示例     DH-C0.3、DH-C0.5、DH-C1.0、 DH-C1.5、DH-C2.0 MZDH0850 附加物镜：     型号名称：0.3X、0.5X、0.75X、1.0X、1.5X、2X、5X附加物镜     说明：将附加物镜连接于           MZDH0850系列高分辨           率连续变倍单筒视频           显微系统下端，可以           改变总放大倍率和工          作距离，用户根据倍          率要求和工作距离选          择。     工作距离：                DH-W0.3 :293mm                DH-W0.5 :175mm                DH-W0.75 :117mm                 DH-W1.0 :82mm                DH-W1.5 :54mm                 DH-W2.0 :35mm                DH-W5.0 :10.1mm DH-W0.75使用示例 DH-W0.5、DH-W0.75、 DH-W1.0、DH-W2.0、DH-W5.0 MZDH0850+DH-W0.75

包装尺寸：

产品型号 包装类型 长×宽×高(mm) 体积（m3） 毛重（kg） 净重（kg） 每箱台数 备注 ZD0745 (主机) 泡沫 纸箱 310×143×81 0.004 0.75 0.5 1 除重量有 微小差别外 ，MZD、 MZDH系 列单筒视 频显微系 统的其余 参数与 MZD0745 相同。 ZD0745+SF5 （主机+升降组） 泡沫 纸箱 295×215×327 0.025 1.6 1.05 1 620×440×345 0.094 7.9 4.2 4 ZD0745+SD1（单筒用） （整机配置） 泡沫 纸箱 370×330×385 0.047 3.8 2.15 1 670×380×395 0.1 7.3 4.3 2 ZD0745+SD2（单筒用） （整机配置） 泡沫 纸箱 370×330×385 0.047 5.55 3.9 1 670×380×395 0.1 5.95 7.8 2 ZD0745+SD3（单筒用） （整机配置） 泡沫 纸箱 370×330×385 0.047 3.95 2.3 1 670×380×395 0.1 7.6 4.6 2 ZD0745+SD4（单筒用） （整机配置） 泡沫 纸箱 370×330×385 0.047 5.55 3.9 1 670×380×395 0.1 10.8 7.8 2 ZD0745+SD5（单筒用） （整机配置） 泡沫 纸箱 370×330×385 0.047 3.6 1.95 1 670×380×395 0.1 6.9 3.9 2 ZD0745+SD6（单筒用） （整机配置） 泡沫 纸箱 370×330×385 0.047 5.15 3.5 1 670×380×395 0.1 10 7 2 ZD0745+SD7（单筒用） （整机配置） 泡沫 纸箱 370×330×385 0.047 3.75 2.1 1 670×380×395 0.1 7.2 4.2 2 ZD0745+SD8（单筒用） （整机配置） 泡沫 纸箱 370×330×385 0.047 4.95 3.3 1 670×380×395 0.1 9.6 6.6 2 ZD0745C+MLC100-02 （主机+电源） 泡沫 纸箱 480×143×90 0.006 1 0.7 1 ZD16100C、ZD20140C 与之相同 ZD0850C+MLR25-02 （主机+调光器） 泡沫 纸箱 480×143×90 0.006 1.6 1.3 1
